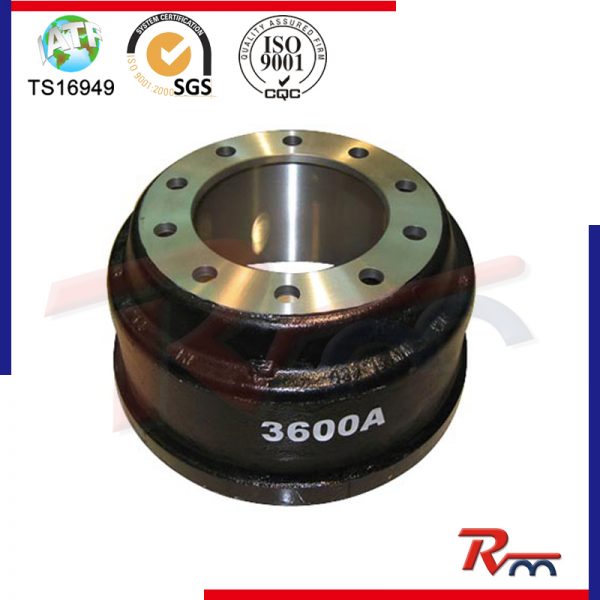

Brake Drum for Truck and Trailer

RM NO: ZDG0601

  • Description

Product Description

RM# Replaces Description
Brake size Brake surface width Pilot Diam Overall Depth Bolt circle Bolt hole
Meritor Gunite WEBB A B C D E No. Dia.
ZDG0601 03-123207 3600AX 66864B 16.50×7.00 7.6 8,781 10.56 11.25 10 1
ZDG0602 03-122550 3141 66895B 16.50×7.00 7.75 9 10.59 11.25 10 0.81
ZDG0603 03-123409 3141B 66875F 16.50×7.00 7.75 9 10.59 10.82 8 1
ZDG0604 3158X 65541B 15.00×4.00 4.4 9 8.91 11.25 10 1.25
ZDG0605 03-123254 3721AX 61528B 15.00×4.00 4.78 8.78 8.79 11.25 10 1.25
ZDG0606 03-123448 3800X 65548B 15.00×4.00 4.66 8.78 9.18 11.25 10 1.25
ZDG0607 03-122222 2983C 67518 16.50×7.00 7.63 9.44 8.41 11 6 0.65
ZDG0608 03-120936 3197 61788 18.00×7.00 7.5 11 8.24 12.75 6 0.64
ZDG0609 03-122490 3295A 68981 16.50×7.00 7.41 11.25 8.46 12.75 6 0.78
ZDG0610 03-123383 3710X 65710B 16.50×7.00 5.38 8.78 9.04 11.25 10 1.25
ZDG0611 03-120936 3760BX 65514B 15.00×4.00 4.61 9.25 5.85 11.25 6 0.78
ZDG0612 03-120743 8656 68897F 16.50×7.00 7.31 11 7.93 12.75 6 0.65
WEBB Series
ZDG0401 62200F 16.50×7.00 7.38 9.44 9.5 11.25 10 0.84
ZDG0402 66864F 16.50×7.00 7.62 8.78 10.62 11.25 10 1
ZDG0404 67518F 16.50×7.00 7.38 9.44 8.38 11 5 0.78
MERCEDES BENZ Series Unit: mm
ZDG0101 617 423 0101 Φ410 230 298 300 335 10 Φ23
ZDG0102 301 423 0101 Φ410 170 298 238 335 10 Φ23
ZDG0105 305 421 0001 Φ410 172 298 228 335 10 Φ23
ZDG0117 346 423 0501 Φ410 192 298 280 335 10 Φ23
ZDG0120 305 421 0401 Φ410 167 298 213 335 10 Φ23
ZDG0122 305 423 0401 Φ410 238 298 306 335 10 Φ23
ZDG0123 658 421 0001 Φ410 192 298 237 335 10 Φ23
ZDG0114 346 423 0001 Φ410 173 298 270 335 10 Φ23
ZDG0115 346 423 0601 Φ410 173 298 270 335 10 Φ23
ZDG0116 346 423 0101 Φ410 192 298 280 335 10 Φ23
ZDG0118 624 421 0201 Φ410 191 298 237 335 10 Φ23
ZDG0119 305 421 0101 Φ410 167 298 213 335 10 Φ23
ZDG0121 305 423 0301 Φ410 238 298 306 335 10 Φ23
BPW Series
ZDG0201 03 106 77 52 0 Φ420 219 284 290 335 10 Φ23
ZDG0202 09 806 33 57 0 Φ420 204 226 290 335 10 Φ23
ZDG0216 03 106 77 63 0 Φ420 214 290 296 335 10 Φ23
ZDG0206 03 106 77 04 0 Φ420 214 290 276 335 10 Φ23
ZDG0208 03 106 77 19 0 Φ420 214 290 276 335 10 Φ23
ZDG0210 03 106 77 41 0 Φ420 214 290 276 335 10 Φ23
ZDG0217 03 106 77 59 0 Φ420 225 290 298 335 10 Φ23
ZDG0218 03 109 67 05 0 Φ420 183 240 252 285 8 Φ21
ZDG0219 03 109 67 74 0 Φ420 191 290 252 335 10 Φ23
ZDG0220 03 106 67 29 0 Φ420 213 290 238 335 6 Φ21
RENAULT Series
ZDG01401 194435 Φ414 181 281 231 335 25 10
VOLVO Series
ZDG0802 1599011 Φ410 215 282 295 335 10 Φ28
ZDG0801 1599012 Φ410 229 282 307 335 10 Φ28
ZDG0803 1599009 Φ410 192 282 262 335 10 Φ28
MAN Series Unit: mm
ZDG1001 81501100144 Φ410 232 298 300 335 10 Φ23
ZDG1005 81501100232 Φ410 184 298 300 335 10 Φ23
ZDG1002 81501100104 Φ410 232 298 300 335 10 Φ23
ZDG1003 81501100107 Φ410 232 298 300 335 10 Φ23
ZDG1004 81501103144 Φ410 232 298 300 335 10 Φ23
SAF Series
ZDG1301 1064010901 Φ420 212 290 304 335 10 Φ23
SCANIA Series
ZDG0701 1361331 Φ413 210 295 274 335 10 Φ23.5
ZDG0702 1414153 Φ413 212 295 274 335 10 Φ23.5
ZDG0703 1414435 Φ413 266 295 321 335 10 Φ23.5
ZDG0704 1333117 Φ413 212 295 274 335 10 Φ23.5
ZDG0705 392386 Φ413 212 295 274 335 10 Φ23.5
YORK Series
ZDG0501 500761 Φ419 193 223 268 285.75 10 Φ25.4
ZDG0502 788801 Φ419 234 281 276 335 10 Φ23.6
ZDG0503 786115 Φ419 194 281 236 335 10 Φ23.6
ROR Series
ZDG0301 21021114 Φ419 230 282 271 335 10 Φ24.5
ZDG0302 21018986 Φ419 198 282 247 335 10 Φ24.5
ZDG0303 21021163 Φ419 198 282 247 335 10 Φ24.5
ZDG0306 22220183 Φ419 198 282 237 335 10 Φ24.5
ZDG0307 21021164 Φ419 230 282 271 335 10 Φ24.5
ZDG0308 21020038 Φ419 230 282 271 335 10 Φ24.5
ZDG0309 21211966 Φ351 210 225.45 265 275 8 Φ24.5
